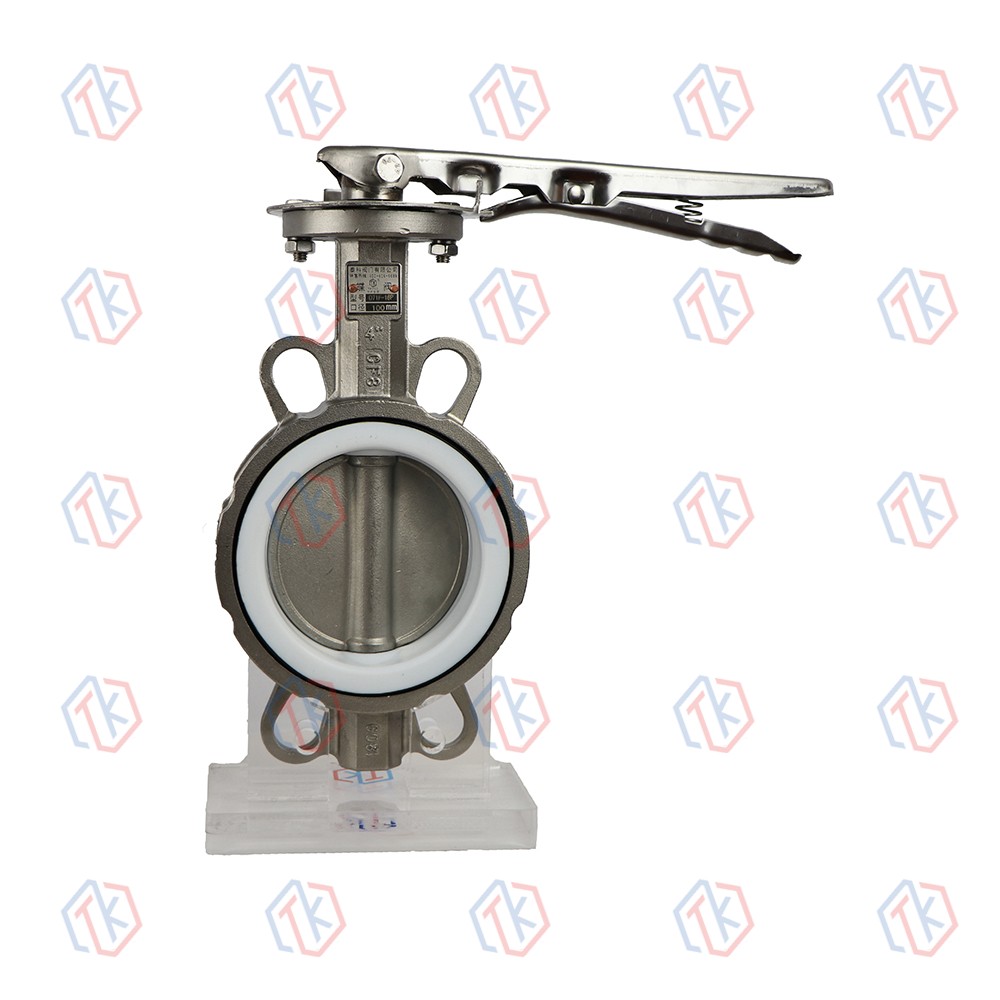

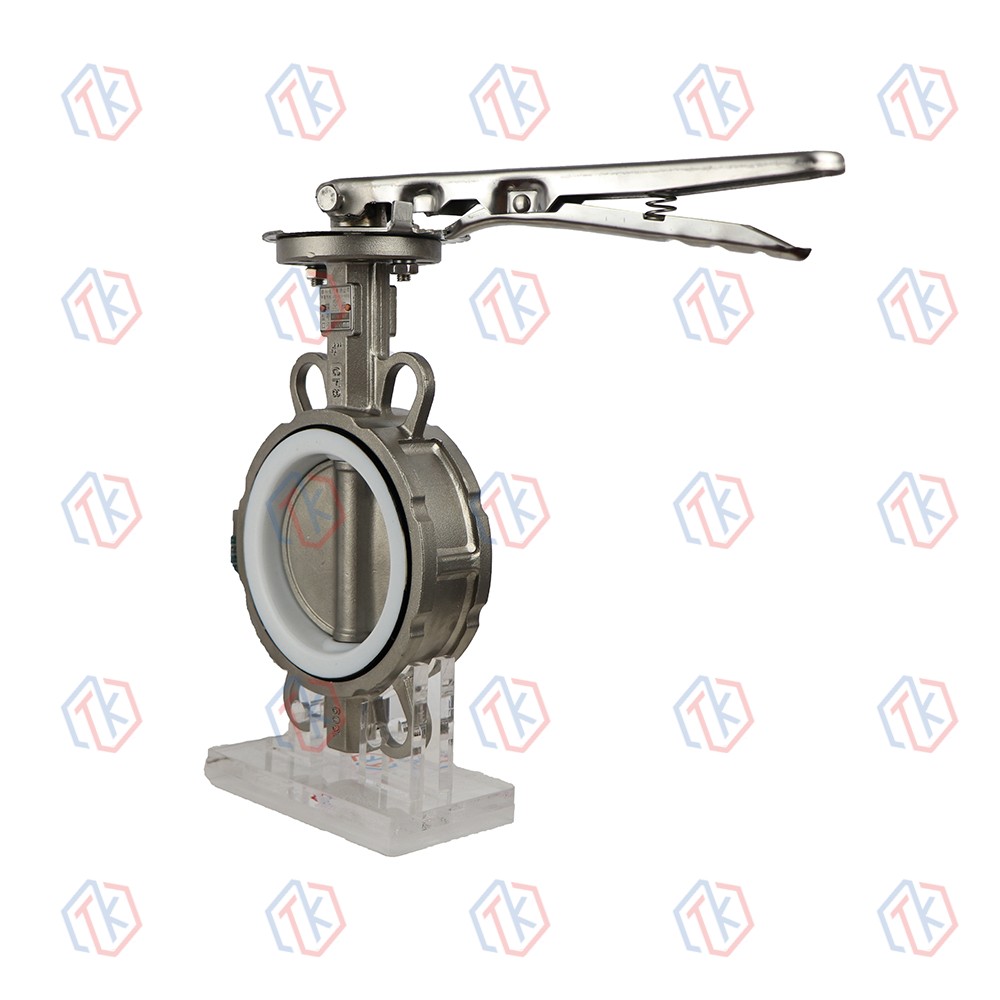

不銹鋼手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |
產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA(chǔ) |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-
美標、日標止回閥
產品結構特點 止回閥是一種“自動”閥門，順流打開，逆流關閉?？肯到y(tǒng)中介質的壓力打開閥門，當介質倒流時關閉閥門。操作因人而異。止回閥機構的類型。 最常見的止回閥類型有旋啟式、升降式（旋塞式和球式）、蝶式、止回式、傾盤式。產品廣泛應用于石油、化工、制藥、化肥、電力、城建等行業管道系統。 止回閥可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥又分為單式、雙式和多式。閥門類型三、蝶形止回閥可分為蝶形雙瓣、蝶形單瓣，以上幾種止回閥按連接形式可分為螺紋連接、法...
-
1000WOG 三片式焊接球閥
產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 鍛鋼 閥體 A216WCB A351 CF8 A351 CF8M 105 閥蓋 A216 WCB A351 CF8 A351 CF8M 105 球體 A276 304/A276 316 閥桿 2CN3 / A276 304 / A276 316 閥座 聚四氟乙烯、聚四氟乙烯 填料 聚四氟乙烯/聚四氟乙烯/柔性石墨 壓蓋 A216 WCB A351 CF8 A216 WCB 螺柱 A193-B7 A193-B8M A193-B7 螺母 A194-2H A194-8 A194-2H ?主要外形尺寸 DN INCH L D D D1 T W H 8 1/4″ 6...
-
國標、德標法蘭過濾器
產品標準 ? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20529、EN 1092 ? 檢驗標準：GB/T 13927、API 598 性能規范 - 公稱壓力：PN1.6,2.5MPa ? 殼體實驗：PT2.4, 3.8MPa ? 適用介質： SY41-(16-25)C?水、油品、氣體 SY41-(16-25)P硝酸類 SY41-(16-25)R 醋酸類 ? 適用溫度：-29°C-425°C 產品結構 主要零件材料 材料名稱 SY41-(16-25)C SY41-(16-25)P SY41-(16-25)R 閥體 WCB ZG1Cr18Ni9Ti, CF8 ZG1CH8Ni12Mo2Ti, CF8M 閥蓋 WCB ZG1Cr18Ni9Ti, CF8 ZG1Cr18Ni12Mo2Ti, CF8M 過濾網 ICrISNiQTi, 304 IC...
-
國標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品概述 蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構 緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作 為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速 的閥門品種之一。 本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三 偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐 溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶 閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩 增大來未曜密封，提...
-

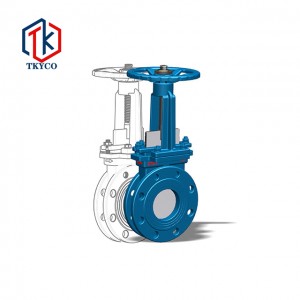

手動刀閘閥
