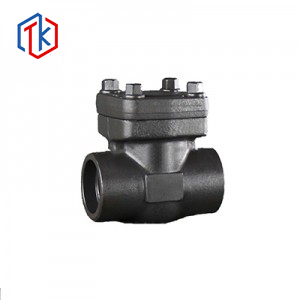

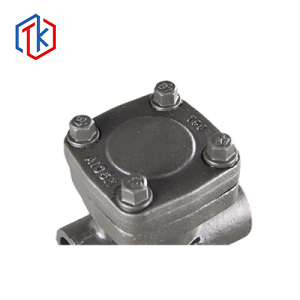

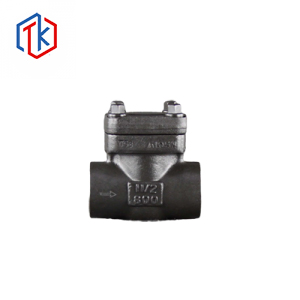

鍛鋼止回閥
產品概述
止回閥的作用是防止介質在管路中倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力開啟或關閉。止回閥僅用于介質之一- 管道上的流道，防止介質倒流，防止事故發生。
產品描述：
主要特點
1、中間法蘭結構（BB）：閥體閥蓋采用螺栓連接，這種結構便于閥門維修。
2、中間焊接：閥體閥蓋采用焊接結構，適用于高壓工況。
3、自密封結構，適用于高壓工況，密封性能好。
4、鍛鋼止回閥閥體通道采用全通徑或縮徑，默認縮徑。
5、升降式止回閥、球型止回閥、旋啟式止回閥等。
6、特殊工況可按要求內置彈簧。
產品結構
主要零件材料
|
材料名稱 |
材料 |
|||
|
閥體 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
|
閥掰 |
A105 |
A276?F22 |
A276?304 |
A182?316 |
|
密封面 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
|||
|
閥蓋 |
A105 |
A182?F22 |
A182?F304 |
A182?F316 |
主要尺寸及重量
|
H6?4/1H/Y |
CLASS150-800 |
|||||||
|
Size |
d |
S |
D |
G |
T |
L |
H |
|
|
In |
mm |
|||||||
|
1/2″ |
15 |
10.5 |
22.5 |
36 |
1/2″ |
10 |
79 |
64 |
|
3/4″ |
20 |
13 |
28.5 |
41 |
3/4” |
11 |
92 |
66 |
|
1″ |
25 |
17.5 |
34.5 |
50 |
1″ |
12 |
111 |
82 |
|
1?1/4″ |
32 |
23 |
43 |
58 |
1 1/4″ |
14 |
120 |
92 |
|
1?1/2″ |
40 |
29 |
49 |
66 |
1 1/2″ |
15 |
152 |
103 |
|
2″ |
50 |
35 |
61.1 |
78 |
2″ |
16 |
172 |
122 |
相關產品
-
金屬硬密封球閥
產品描述 閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。 該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。 特征 ? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。 ? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。 ? 浮動安...
-
Q850泄壓/持壓閥
-
對夾式止回閥
產品結構 主要零件材料 材料名稱 H71/74/76H-(16-64)C H71/74/76W-(16-64)P H71/74/76W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥掰 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 密封 304,316,PTFE 主要外形尺寸 H71主要外形尺寸 ?公稱通徑 D D L 15 1/2″ 15 46 17.5 20 3/4″ 20 56 20 25 1″ 25 65 23 32 1 1/4″ 32 74 28 40 1 1/2″ 40 84 31.5 50 2″ 50 102 40 65...
-
德標浮動式法蘭球閥
產品概覽 德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 ?材料名稱 碳鋼 ?不銹鋼 ?????????? 閥體 WCB、A105 CF8、CF3 CF8M、CF3M ????? ? ?? ...
-
法蘭(固定式)球閥
產品概覽 Q47型固定球閥與浮動球閥相比，它在工作時，球體前方的流體壓力全部傳遞給承力，不會使球體向閥座移動，所以閥座不會承受太大壓力大，所以固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓，大口徑。先進的彈簧預座組件具有自緊特性，實現上游密封.每個閥門有兩個閥座，可以在各個方向密封，因此安裝不受流量限制。是新一代高性能球閥，法蘭固定球閥適用于長管道和一般工業管道，其強度、安全性，在設計中特別考慮到抗惡劣環境，適用于各種腐蝕性和非腐蝕性介質。 法蘭固定球閥...
-

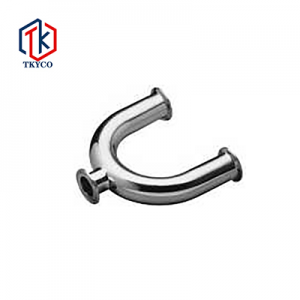

不銹鋼衛生級快裝式U型三管通
