法蘭(固定式)球閥
產品概覽
Q47型固定球閥與浮動球閥相比，它在工作時，球體前方的流體壓力全部傳遞給承力，不會使球體向閥座移動，所以閥座不會承受太大壓力大，所以固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓，大口徑。先進的彈簧預座組件具有自緊特性，實現上游密封.每個閥門有兩個閥座，可以在各個方向密封，因此安裝不受流量限制。是新一代高性能球閥，法蘭固定球閥適用于長管道和一般工業管道，其強度、安全性，在設計中特別考慮到抗惡劣環境，適用于各種腐蝕性和非腐蝕性介質。
法蘭固定球閥工作原理
法蘭固定球閥的球體由兩根與球體相連的固定軸固定和支撐。關閉時，在介質壓力的作用下，球體不會產生位移，通常與上軸上的球體相連，下軸軸上裝有滾動軸承，或滑動軸承。減少啟閉時軸頸的摩擦。減小操作扭矩。此固定球閥適用于大口徑球閥。Q47硬密封固定球閥球。采用上下兩個閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座不會承受太大的壓力和變形。閥桿部分裝有自潤滑軸承以減少摩擦，并且開關力矩小。兩個閥座都由彈簧預加載。密封采用聚四氟乙烯鑲嵌在鋼制支架上，鋼圈背面裝有彈簧，保證閥座緊貼球體。當閥腔內壓力異常升高，超過彈簧頂升力時，閥座從球體上退出，達到自動泄壓的效果，受壓后閥座自動復位。先進的結構使固定式球閥的密封性能穩定、省力、使用壽命長。非常適用于長輸管道和一般管道。
產品結構

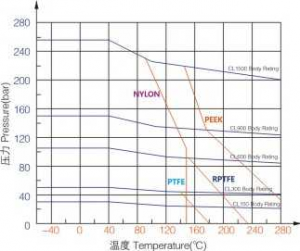

主要零件材料
|
材料名 |
閥體 |
閥蓋 |
球體 |
閥桿 |
閥座 |
彈簧 |
???? 填料 |
|
碳鋼 |
A216?WCB |
A216?WCB |
A182 F304/F316 |
A276 304/316 |
PTFE /Ni55/STL |
Inconel X-750 /17-7PH |
PTFE / RPTFE /Flexible graphite |
|
不銹鋼 CF8 |
A351 CF8 |
A351 CF8 |
A182 F304 |
A276 304 |
|||
|
不銹鋼 CF8M |
A351 CF8M |
A351 CF8M |
A182 F316 |
A276 316 |
|||
|
鈦 |
ZTA1/ZTA2/ZTA10 |
ZTA1/ZTA2/ZTA10 |
TA1/TA2/TA1O/TC4 |
TA1/TA2/TA10/TC4 |
|||
|
低溫鋼 |
A352 LCB |
A352 LCB |
A182 F304 |
A182 F304 |
|||
| ? 鉻鉬鋼 |
A217 WC6/WC9 |
A217 WC6/WC9 |
A182-F5 |
A564 630 |
主要外形尺寸和連接尺寸
(GB)：?PN16
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
20 |
2 |
8-Φ18 |
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
|
125 |
356 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
|
150 |
394 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
|
200 |
457 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
|
250 |
533 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
|
300 |
610 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
|
350 |
686 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
|
400 |
762 |
580 |
525 |
490 |
32 |
2 |
16-Φ30 |
|
450 |
864 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
|
500 |
914 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
|
600 |
1067 |
840 |
770 |
725 |
54 |
2 |
20-Φ36 |
|
700 |
1245 |
910 |
840 |
795 |
42 |
2 |
24-Φ36 |
|
800 |
1372 |
1025 |
950 |
900 |
42 |
2 |
24-Φ39 |
|
900 |
1524 |
1125 |
1050 |
1000 |
44 |
2 |
28-Φ39 |
|
1000 |
1900 |
1255 |
1170 |
1115 |
46 |
2 |
28-Φ42 |
(GB)：?PN25
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
229 |
235 |
190 |
158 |
24 |
2 |
8-Φ22 |
|
125 |
356 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
394 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
457 |
360 |
310 |
278 |
30 |
2 |
12-Φ26 |
|
250 |
533 |
425 |
370 |
335 |
32 |
2 |
12-Φ30 |
|
300 |
610 |
485 |
430 |
395 |
34 |
2 |
16-Φ30 |
|
350 |
686 |
555 |
490 |
450 |
38 |
2 |
16-Φ33 |
|
400 |
762 |
620 |
550 |
505 |
40 |
2 |
16-Φ36 |
|
450 |
864 |
670 |
600 |
555 |
46 |
2 |
20-Φ36 |
|
500 |
914 |
730 |
660 |
615 |
48 |
2 |
20-Φ36 |
|
600 |
1067 |
845 |
770 |
720 |
58 |
2 |
20-Φ39 |
|
700 |
1245 |
960 |
875 |
820 |
50 |
2 |
24-Φ42 |
|
800 |
1372 |
1085 |
990 |
930 |
54 |
2 |
24-Φ48 |
|
900 |
1524 |
1185 |
1090 |
1030 |
58 |
2 |
28-Φ48 |
|
1000 |
1900 |
1320 |
1210 |
1140 |
62 |
2 |
28-Φ55 |
(GB): PN40
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
283 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
305 |
235 |
190 |
162 |
24 |
2 |
8-Φ22 |
|
125 |
381 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
403 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
502 |
375 |
320 |
285 |
34 |
2 |
12-Φ30 |
|
250 |
568 |
450 |
385 |
345 |
38 |
2 |
12-Φ33 |
|
300 |
648 |
515 |
450 |
410 |
42 |
2 |
16-Φ33 |
|
350 |
762 |
580 |
510 |
465 |
46 |
2 |
16-Φ36 |
|
400 |
838 |
660 |
585 |
535 |
50 |
2 |
16-Φ39 |
|
450 |
914 |
685 |
610 |
560 |
57 |
2 |
20-Φ39 |
|
500 |
991 |
755 |
670 |
615 |
57 |
2 |
20-Φ42 |
|
600 |
1143 |
890 |
795 |
735 |
72 |
2 |
20-Φ48 |
(GB): PN63
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
215 |
170 |
138 |
28 |
2 |
8-Φ22 |
|
100 |
406 |
250 |
200 |
162 |
30 |
2 |
8-Φ26 |
|
125 |
432 |
295 |
240 |
188 |
34 |
2 |
8-Φ30 |
|
150 |
495 |
345 |
280 |
218 |
36 |
2 |
8-Φ33 |
|
200 |
597 |
415 |
345 |
285 |
42 |
2 |
12-Φ36 |
|
250 |
673 |
470 |
400 |
345 |
46 |
2 |
12-Φ36 |
|
300 |
762 |
530 |
460 |
410 |
52 |
2 |
16-Φ36 |
|
350 |
826 |
600 |
525 |
465 |
56 |
2 |
16-Φ39 |
|
400 |
902 |
670 |
585 |
535 |
60 |
2 |
16-Φ42 |
(GB)：?PN100
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
432 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
508 |
315 |
250 |
188 |
40 |
2 |
8-Φ33 |
|
150 |
559 |
355 |
290 |
218 |
44 |
2 |
12-Φ33 |
|
200 |
660 |
430 |
360 |
285 |
52 |
2 |
12-Φ36 |
|
250 |
787 |
505 |
430 |
345 |
60 |
2 |
12-Φ39 |
|
300 |
838 |
585 |
500 |
410 |
68 |
2 |
16-Φ42 |
|
350 |
889 |
655 |
560 |
465 |
74 |
2 |
16-Φ48 |
|
400 |
991 |
715 |
620 |
535 |
78 |
2 |
16-Φ48 |
(GB)：?PN160
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
381 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
457 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
559 |
315 |
250 |
188 |
44 |
2 |
8-Φ33 |
|
150 |
610 |
355 |
290 |
218 |
50 |
2 |
12-Φ33 |
|
200 |
737 |
430 |
360 |
285 |
60 |
2 |
12-Φ36 |
|
250 |
838 |
515 |
430 |
345 |
68 |
2 |
12-Φ42 |
|
300 |
965 |
585 |
500 |
410 |
78 |
2 |
16-Φ42 |
