撐開式雙密封閥

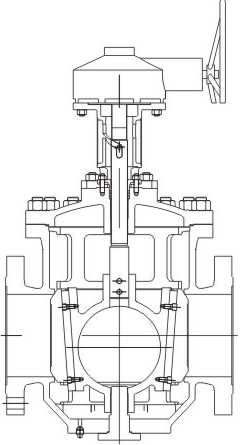

產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB |
CF8 |
CF8M |
|
閥蓋 |
WCB |
CF8 |
CF8M |
|
底蓋 |
WCB |
CF8 |
CF8M |
|
密封閥掰 |
WCB+Cartide PTFE/RPTFE |
CF8+Carbide PTFE/RPTFE |
CF8M+Carbide PTFE/RPTFE |
|
密封導軌 |
WCB |
CFS |
CF8M |
|
鍥形體 |
WCB |
CF8 |
CF8M |
|
金屬纏繞墊 |
304+柔性石墨 |
304+柔性石墨 |
316+柔性石墨 |
|
軸套 |
銅合金 |
||
|
閥桿 |
2Cr13 |
304 |
316 |
|
支架 |
WCB |
CF8 |
CF8M |
相關產品
-
靜音止回閥
法蘭式靜音止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。 內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。 該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。 主要零件材料 零件名稱 材料 閥體、導流體 鑄鐵、鑄鋼 閥座、軸瓦、閥瓣、軸 青銅或不銹鋼 彈簧 不銹鋼 主要技術參數 公稱壓力 1.0 1.6 2.5 較高工作壓力 1.0 1.6 2.5 密封試驗壓力 ...
-
國標法蘭、對夾蝶閥(金屬密封、四氟密封)
產品概述 蝶閥是用圓盤形關閉件轉動90°來啟閉閥門的一種旋轉閥。蝶閥具有結構 緊湊、重量輕、占據空間位置小，阻力相對小，啟閉迅速等優點。蝶閥作 為一種用來實現管路系統通斷及流量控制的閥門，是近十幾年來發展迅速 的閥門品種之一。 本公司生產的蝶閥除了傳統的中線結構以外，還有一種采用比較先進的三 偏心金屬硬密封結構，閥體和閥座為連體構件，閥座密封表面層堆焊耐 溫、耐蝕合金材料。多層軟疊式密封面固定在蝶板上，這種蝶閥與傳統蝶 閥相比具有耐高溫，操作輕便，啟閉無摩擦，關閉時隨著傳動機構的力矩 增大來未曜密封，提...
-
1000WOG 三片式焊接球閥
產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 鍛鋼 閥體 A216WCB A351 CF8 A351 CF8M 105 閥蓋 A216 WCB A351 CF8 A351 CF8M 105 球體 A276 304/A276 316 閥桿 2CN3 / A276 304 / A276 316 閥座 聚四氟乙烯、聚四氟乙烯 填料 聚四氟乙烯/聚四氟乙烯/柔性石墨 壓蓋 A216 WCB A351 CF8 A216 WCB 螺柱 A193-B7 A193-B8M A193-B7 螺母 A194-2H A194-8 A194-2H ?主要外形尺寸 DN INCH L D D D1 T W H 8 1/4″ 6...
-
鍛鋼止回閥
產品概述 止回閥的作用是防止介質在管路中倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力開啟或關閉。止回閥僅用于介質之一- 管道上的流道，防止介質倒流，防止事故發生。 產品描述： 主要特點 1、中間法蘭結構（BB）：閥體閥蓋采用螺栓連接，這種結構便于閥門維修。 2、中間焊接：閥體閥蓋采用焊接結構，適用于高壓工況。 3、自密封結構，適用于高壓工況，密封性能好。 4、鍛鋼止回閥閥體通道采用全通徑或縮徑，默認縮徑。 5、升降式止回閥、球型止回閥、旋啟式止回閥等。 6、特殊工況可按要求內置彈簧。 產品結構 主要零件材料 ...
-
快裝、對焊、法蘭隔膜閥
產品結構 主要外形尺寸 G81F DN 升 D H 10 108 25 93.5 15 108 34 93.5 20 118 50.5 111.5 25 127 50.5 111.5 32 146 50.5 144.5 40 146 50.5 144.5 50 190 64 167 65 216 91 199 G61F DN L A B H 10 108 12 1.5 93.5 15 108 18 1.5 93.5 20 118 22 1.5 111.5 25 127 28 1.5 111.5 32 146 34 1.5 144.5 40 146 40 1.5 144.5 50 190 ...
-

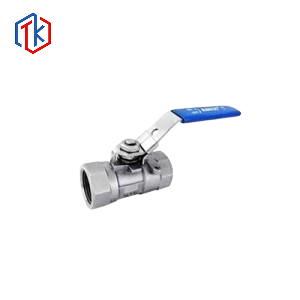

2000WOG —片式內螺紋球閥
