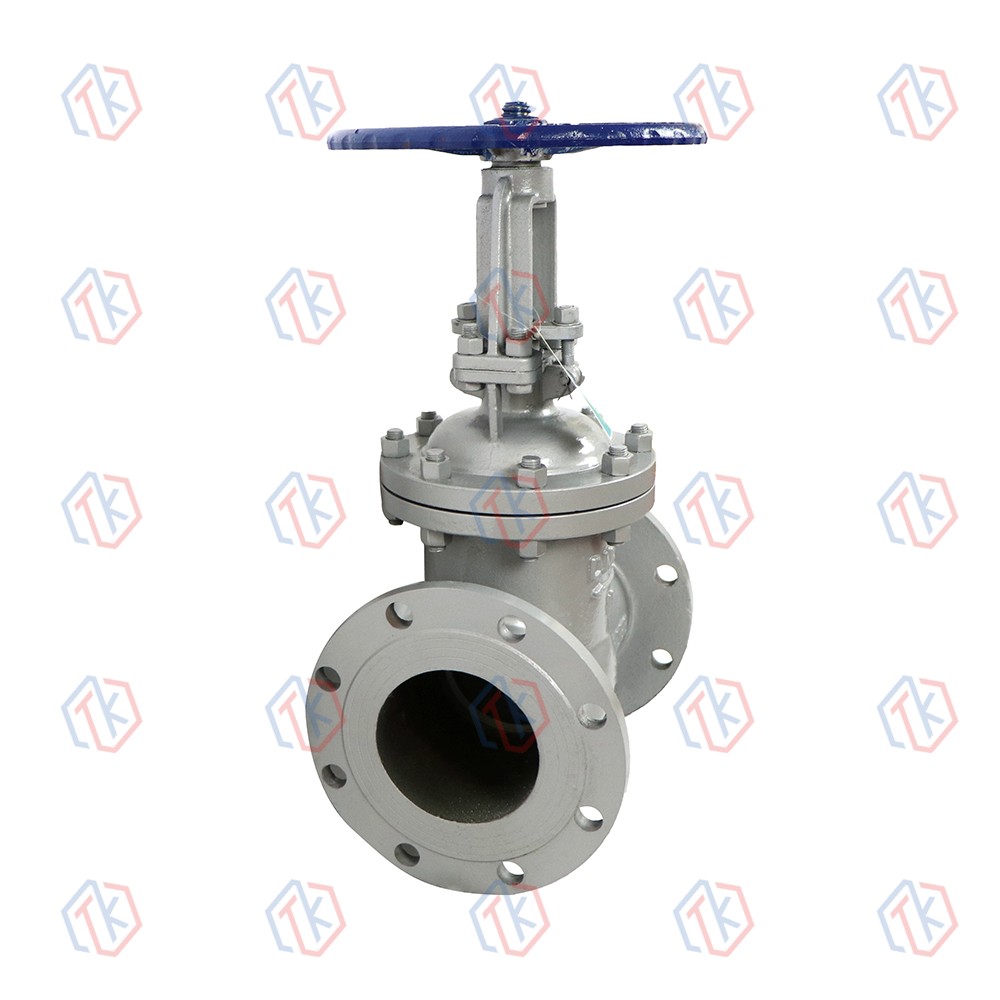

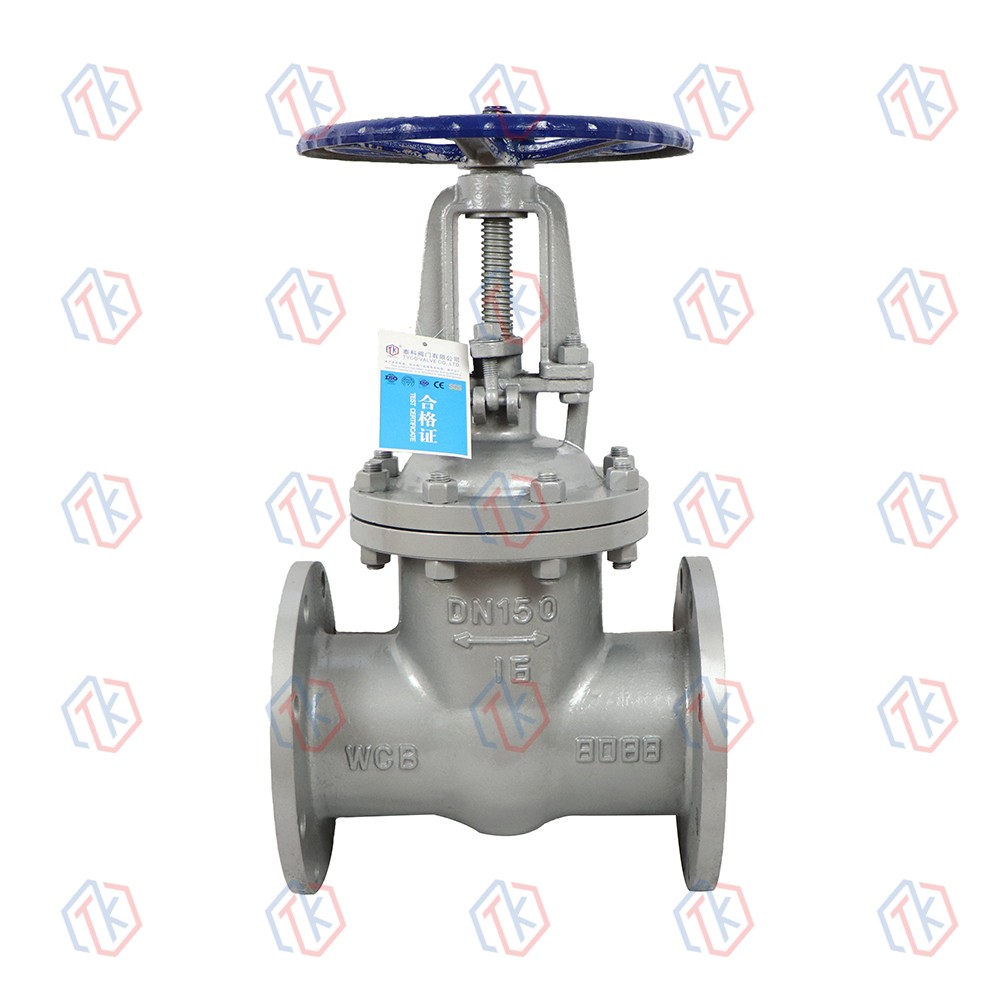

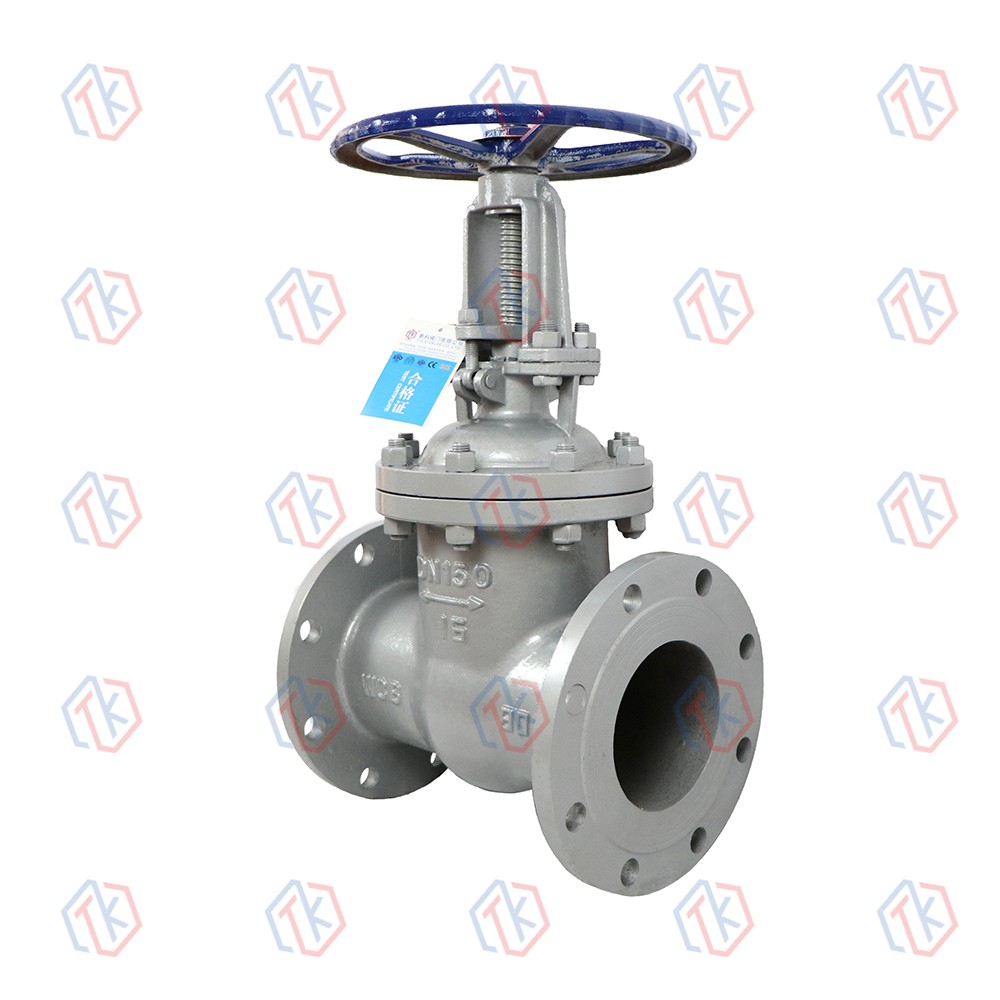

國標、德標閘閥
主要結構特點
流體阻力小。
打開和加藥時更省力。
流向一般不受限制，安裝方便。
結構合理，密封可靠，性能優良，外形美觀。
設計制造標準
? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230
性能規范
?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃
產品結構

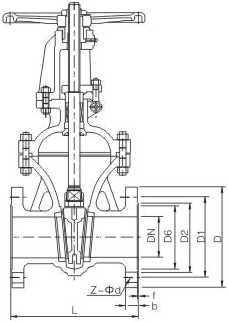

主要尺寸及重量
PN16
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
|
350 |
550 |
520 |
520 |
470 |
435 |
4 |
34 |
30 |
16-Φ25 |
16-Φ26 |
|
400 |
600 |
580 |
580 |
525 |
485 |
4 |
36 |
32 |
16-Φ33 |
16-Φ30 |
|
450 |
650 |
640 |
640 |
585 |
545 |
4 |
40 |
40 |
20-Φ33 |
20-Φ30 |
|
500 |
700 |
705 |
715 |
650 |
608 |
4 |
44 |
44 |
20-Φ34 |
20-Φ33 |
|
600 |
800 |
840 |
840 |
770 |
718 |
4 |
48 |
54 |
20-Φ41 |
20-Φ36 |
|
700 |
900 |
910 |
910 |
840 |
788 |
5 |
50 |
42 |
24-Φ41 |
24-Φ36 |
|
800 |
1000 |
1020 |
1025 |
950 |
898 |
5 |
52 |
42 |
24-Φ41 |
24-Φ39 |
|
900 |
1100 |
1120 |
1125 |
1050 |
998 |
5 |
54 |
44 |
28-Φ41 |
28-Φ39 |
|
1000 |
1200 |
1255 |
1255 |
1170 |
1110 |
5 |
56 |
46 |
28-Φ48 |
28-Φ42 |
PN25
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
325 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
350 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
400 |
360 |
360 |
310 |
278 |
3 |
34 |
30 |
12-Φ25 |
12-Φ26 |
|
250 |
450 |
425 |
425 |
370 |
332 |
3 |
36 |
32 |
12-Φ30 |
12-Φ30 |
|
300 |
500 |
485 |
485 |
430 |
390 |
4 |
40 |
34 |
16-Φ30 |
16-Φ30 |
|
350 |
550 |
550 |
555 |
490 |
448 |
4 |
44 |
38 |
16-Φ34 |
16-O33 |
|
400 |
600 |
610 |
620 |
550 |
505 |
4 |
48 |
40 |
16-Φ34 |
16-Φ36 |
|
450 |
650 |
660 |
670 |
600 |
555 |
4 |
50 |
46 |
20-Φ34 |
20-Φ36 |
|
500 |
700 |
730 |
730 |
660 |
610 |
4 |
52 |
48 |
20-Φ41 |
20-Φ36 |
|
600 |
800 |
840 |
845 |
770 |
718 |
5 |
56 |
58 |
20-Φ41 |
20-Φ39 |
|
700 |
900 |
955 |
960 |
875 |
815 |
5 |
60 |
50 |
24-Φ48 |
24-Φ42 |
|
800 |
1000 |
1070 |
1085 |
990 |
930 |
5 |
64 |
54 |
24-Φ48 |
24-Φ48 |
|
900 |
1100 |
1180 |
1185 |
1090 |
1025 |
5 |
66 |
58 |
28-Φ54 |
28-Φ48 |
|
1000 |
1200 |
1305 |
1320 |
1210 |
1140 |
5 |
68 |
62 |
28-Φ58 |
28-Φ55 |
PN40
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
210 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
230 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
240 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
280 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
310 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
350 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
400 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
450 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
550 |
375 |
375 |
320 |
282 |
3 |
38 |
34 |
12-Φ30 |
12-Φ30 |
|
250 |
650 |
445 |
450 |
385 |
345 |
3 |
42 |
38 |
12-Φ34 |
12-Φ33 |
|
300 |
750 |
510 |
515 |
450 |
408 |
4 |
46 |
42 |
16-Φ34 |
16-Φ33 |
|
350 |
850 |
570 |
580 |
510 |
465 |
4 |
52 |
46 |
16-Φ34 |
16-Φ36 |
|
400 |
950 |
655 |
660 |
585 |
535 |
4 |
58 |
50 |
16-Φ41 |
16-Φ39 |
|
450 |
1050 |
680 |
685 |
610 |
560 |
4 |
60 |
57 |
20-Φ41 |
20-Φ39 |
|
500 |
1150 |
755 |
755 |
670 |
612 |
4 |
62 |
57 |
20-Φ48 |
20-Φ42 |
|
600 |
1350 |
890 |
890 |
795 |
730 |
5 |
62 |
72 |
20-Φ54 |
20-Φ48 |
PN63
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
18 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
20 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
22 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
24 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
175 |
180 |
135 |
105 |
3 |
26 |
26 |
4-Φ23 |
4-Φ22 |
|
65 |
280 |
200 |
205 |
160 |
130 |
3 |
28 |
26 |
8-Φ23 |
8-Φ22 |
|
80 |
310 |
210 |
215 |
170 |
140 |
3 |
30 |
28 |
8-Φ23 |
8-Φ22 |
|
100 |
350 |
250 |
250 |
200 |
168 |
3 |
32 |
30 |
8-Φ25 |
8-Φ26 |
|
125 |
400 |
295 |
295 |
240 |
202 |
3 |
36 |
34 |
8-Φ30 |
8-Φ30 |
|
150 |
450 |
340 |
345 |
280 |
240 |
3 |
38 |
36 |
8-Φ34 |
8-Φ33 |
|
200 |
550 |
405 |
415 |
345 |
300 |
3 |
44 |
42 |
12-Φ34 |
12-Φ36 |
|
250 |
650 |
470 |
470 |
400 |
352 |
3 |
48 |
46 |
12-Φ41 |
12-Φ36 |
|
300 |
750 |
530 |
530 |
460 |
412 |
4 |
54 |
52 |
16-Φ41 |
16-Φ36 |
|
350 |
850 |
595 |
600 |
525 |
475 |
4 |
60 |
56 |
16-Φ41 |
16-Φ39 |
|
400 |
950 |
670 |
670 |
585 |
525 |
4 |
66 |
60 |
16-Φ48 |
16-Φ42 |
PN100
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
20 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
22 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
24 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
26 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
195 |
195 |
145 |
112 |
3 |
28 |
30 |
4-Φ25 |
4-Φ26 |
|
65 |
280 |
220 |
220 |
170 |
138 |
3 |
32 |
34 |
8-Φ25 |
8-Φ26 |
|
80 |
310 |
230 |
230 |
180 |
148 |
3 |
34 |
36 |
8-Φ25 |
8-Φ26 |
|
100 |
350 |
265 |
265 |
210 |
172 |
3 |
38 |
40 |
8-Φ30 |
8-Φ30 |
|
125 |
400 |
310 |
315 |
250 |
210 |
3 |
42 |
40 |
8-Φ34 |
8-Φ33 |
|
150 |
450 |
350 |
355 |
290 |
250 |
3 |
46 |
44 |
12-Φ34 |
12-Φ33 |
|
200 |
550 |
430 |
430 |
360 |
312 |
3 |
54 |
52 |
12-Φ41 |
12-Φ36 |
|
250 |
650 |
500 |
505 |
430 |
382 |
3 |
60 |
60 |
12-Φ41 |
12-Φ39 |
|
300 |
750 |
585 |
585 |
500 |
442 |
4 |
70 |
68 |
16-Φ48 |
16-Φ42 |
|
350 |
850 |
655 |
655 |
560 |
498 |
4 |
76 |
74 |
16-Φ54 |
16-Φ48 |
|
400 |
950 |
715 |
715 |
620 |
558 |
4 |
80 |
78 |
16-Φ54 |
16-Φ48 |
PN160
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
||||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
||||
|
15 |
170 |
110 |
105 |
75 |
75 |
52 |
2 |
24 |
20 |
4-Φ18 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
90 |
62 |
2 |
26 |
24 |
4-Φ23 |
4-Φ18 |
|
25 |
210 |
140 |
140 |
100 |
100 |
72 |
2 |
28 |
24 |
4-Φ23 |
4-Φ18 |
|
32 |
230 |
165 |
155 |
115 |
110 |
85 |
2 |
30 |
28 |
4-Φ25 |
4-Φ22 |
|
40 |
260 |
175 |
170 |
125 |
125 |
92 |
3 |
32 |
28 |
4-Φ27 |
4-Φ22 |
|
50 |
300 |
215 |
195 |
165 |
140 |
132 |
3 |
36 |
30 |
8-Φ25 |
4-Φ26 |
|
65 |
340 |
245 |
220 |
190 |
170 |
152 |
3 |
44 |
34 |
8-Φ30 |
8-Φ26 |
|
80 |
390 |
260 |
230 |
205 |
180 |
168 |
3 |
46 |
36 |
8-Φ30 |
8-Φ26 |
|
100 |
450 |
300 |
265 |
240 |
210 |
200 |
3 |
48 |
40 |
8-Φ34 |
8-Φ30 |
|
125 |
525 |
355 |
315 |
285 |
250 |
238 |
3 |
60 |
44 |
8-Φ41 |
8-Φ33 |
|
150 |
600 |
390 |
355 |
318 |
290 |
270 |
3 |
66 |
50 |
12-Φ41 |
12-Φ33 |
|
200 |
750 |
480 |
430 |
400 |
360 |
345 |
3 |
78 |
60 |
12-Φ48 |
12-Φ36 |
|
250 |
850 |
580 |
515 |
485 |
430 |
425 |
3 |
88 |
68 |
12-Φ54 |
12-Φ42 |
|
300 |
950 |
665 |
585 |
570 |
500 |
510 |
4 |
100 |
78 |
16-Φ54 |
16-Φ42 |
相關產品
-
對夾止回閥
雙瓣止回閥 特性： 1、采用薄型對夾式輕巧設計。由於閥瓣之關閉行程縮短及彈簧作用可加速關閉效果，可減少水錘及水擊聲。 2、閥體內部與流體接觸之部位均以橡膠被覆，除可避免閥體內部生銹外，并可做為法蘭夾持用之墊片。 3、由於其面間距離較一般止回閥短，對有安裝空間限制的場所最為便利。 產品詳細描述： 雙瓣止回閥主要由閥體、閥瓣、閥桿及彈簧等重要零件組成。該閥主要適用於給水系統，高樓建筑
-
波紋管截止閥
產品結構 主要零件材料 PART NAME MATERIAL ?1 ?Boby ?1.0619 1.4581 2 Seat surface X20Cr13(1) overlay 1.4581?(1)? overlay 3 Disc seat surface X20Crl3(2) overlay 1.4581?(2)? overlay 4 Bellows SS304/SS321/SS316L SS321/SS316L 5 Gasket S.S. reinforced graphite(4) S S. reinforced grophite|4| 6 Nuts C35 A2-70 7 Bolts CK35 A2-70 8 Pocking Graphite rings & wiper rings (4) Graphite rings & wiper rings 9 G...
-
金屬硬密封球閥
產品描述 閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。 該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。 特征 ? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。 ? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。 ? 浮動安...
-
鍛鋼截止閥
產品概述 鍛鋼截止閥是一種常用的截止閥，主要用于連接或截斷管道中的介質，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...
-
美標、日標截止閥
產品概述 J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。 產品結構 主要尺寸和重量 J41H(Y)???? Class 150/10K SIZE INCH 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14 16 mm 15 20 25 32 40 50 65 80 100 125 ...
-
JD745X隔膜式多功能水泵控制閥
