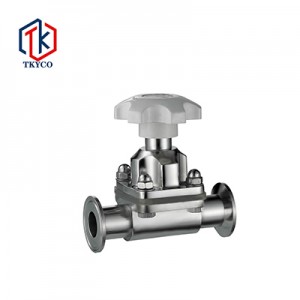

衛生級隔膜閥
產品概述
衛生級快裝隔膜閥的內外均采用高檔拋光設備處理，滿足表面精度要求。購買進口焊機進行點焊。既能滿足上述行業的衛生質量要求，又可替代進口。本實用新型具有結構簡單、外形美觀、裝拆快、開關快、操作靈活、流體阻力小、使用安全可靠等優點。連接鋼件采用耐酸不銹鋼材料，密封由食品硅膠或聚四氟乙烯制成，符合食品衛生標準。
[技術參數]
最大工作壓力：10bar
驅動方式：手動
最高工作溫度：150℃
適用介質：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等
連接方式：對焊（g/DIN/ISO）、快裝、法蘭
【產品特點】
1、啟閉件采用彈性密封，閥體密封堰槽弧形設計結構，保證無內漏；
2、流線型流道減少阻力；
3、閥體與閥蓋之間用中間隔膜隔開，使隔膜上方的閥蓋、閥桿等部位不受介質侵蝕；
4.膜片可更換，維護成本低
5.可視位置顯示開關狀態
6、多種表面拋光技術，無死角，正常位置無殘留。
7、結構緊湊，適用于狹小空間。
8、隔膜符合FDA、ups等權威機構對醫藥食品行業的安全標準。
產品結構
主要外形尺寸
|
SPECIFICATIONS(ISO) |
A |
B |
F |
|
15 |
108 |
34 |
88/99 |
|
20 |
118 |
50.5 |
91/102 |
|
25 |
127 |
50.5 |
110/126 |
|
32 |
146 |
50.5 |
129/138 |
|
40 |
159 |
50.5 |
139/159 |
|
50 |
191 |
64 |
159/186 |
