美標、日標法蘭過濾器

簡短描述:

產品標準

? 連接法蘭：ASME B16.5
? 檢驗標準：API 598

性能規范

- 公稱壓力：CLASS150/300
? 殼體實驗：PT1.5PN
? 適用介質：
SY41-(150-300BL)C 水、油品、氣體
Sy41-(150-300BL)P 硝酸類
Sy41-(150-300BL)R 醋酸類
? 適用溫度：-29°C-425°C


產品細節

產品標簽

產品概述

過濾器是輸送介質管道上不可缺少的一種裝置。 過濾器由閥體、濾網、排污部分組成。待處理的 介質經過過濾器的濾網后，其雜質被阻擋，以此 來保護減壓閥、泄壓閥、定水位閥和水泵等管道 設備，以達到正常運轉。
本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排 污口上，不需拆卸過濾器彳壬何部件來排除污物， 只需打開排污口即可排污。當需要清洗時，只要 將可拆卸的濾網取出，處理后重新裝入即可，因 此，使用維護極為方便。

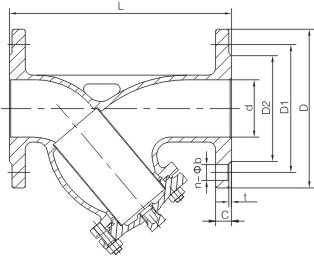

產品結構

Product-Structure2

主要零件材料

材料名稱

SY41-(150-300LB)C

SY41-(150-300LB)P

SY41-(150-300LB)R

閥體

WCB

ZG1Cr18Ni9Ti, CF8

ZG1Cr18Ni12Mo2Ti, CF8M

閥蓋

WCB

ZG1Cr18Ni9Ti, CF8

ZG1Cr18Ni12Mo2Ti, CF8M

過濾網

ICr18Ni9Ti, 304

ICd8Ni9Ti, 304

1Cr18Ni12Mo2Ti, 316

墊片

聚四氟乙烯/鋼帶石墨纏繞

主要尺寸和重量

NPS CLASS 150
d L D D1 D2 C t n-Φb
1/2″ 15 130 90 60.3 34.9 10 2 4-Φ16
3/4″ 20 140 100 69.9 42.9 11 2 4-Φ16
1″ 25 150 110 79.4 50.8 12 2 4-Φ16
1 1/4″ 32 170 115 88.9 63.5 13 2 4-Φ16
1 1/2″ 38 200 125 98.4 73 15 2 4-Φ16
2 50 220 150 120.7 92.1 16 2 4-Φ19
2 1/2″ 64 252 180 139.7 104.8 18 2 4-Φ19
3” 76 280 190 152.4 127 19 2 4-Φ19
4″ 100 320 230 190.5 157.2 24 2 8-Φ19
5″ 125 350 255 215.9 185.7 24 2 8-Φ22
6″ 150 400 280 241.3 215.9 26 2 8-Φ22
8″ 200 485 345 298.5 269.9 29 2 8-Φ22
10″ 250 550 405 362 323.8 31 2 12-Φ25
12″ 300 610 485 431.8 381 32 2 12-Φ25
14″ 350 680 535 476.3 412.8 35.5 2 12-Φ29
16″ 400 780 595 539.8 469.9 37 2 16-Φ29
18″ 450 850 635 577.9 533.4 40.1 2 16-Φ32
20″ 500 900 700 635 584.2 43.3 2 20-Φ32
NPS CLASS 300
d L D D1 D2 C t n-Φb
1/2″ 15 125 95 66.7 34.9 15 2 4-Φ16
3/4″ 20 145 115 82.6 42.9 16 2 4-Φ19
1″ 25 160 125 88.9 50.8 18 2 4-Φ19
1 1/4″ 32 180 135 98.4 63.5 19 2 4-Φl9
1 1/2″ 38 200 155 114.3 73 21 2 4-Φ22
2″ 50 270 165 127 92.1 23 2 8-Φ19
2 1/2″ 64 300 190 149.2 104.8 26 2 8-Φ22
3″ 76 320 210 168.3 127 29 2 8-Φ22
4″ 100 360 255 200 157.2 32 2 8-Φ22
6″ 150 445 320 269.9 215.9 37 2 12-Φ22
8″ 200 590 380 330.2 269.9 42 2 12-Φ25
10″ 250 615 445 387.4 323.8 48 2 16-Φ29
12″ 300 820 520 450.8 381 51.5 2 16-Φ32
14″ 350 750 585 514.4 412.8 54.5 2 20-Φ32
16″ 400 850 650 571.5 469.9 57.5 2 20-Φ35
DN 10K
d L D D1 D2 C t n-Φb
15A 15 130 95 70 51 12 1 4-Φ15
20A 20 140 100 75 56 14 1 4-Φ15
25A 25 150 125 90 67 14 1 4-Φ19
32A 32 170 135 100 76 16 2 4-Φ19
40A 38 200 140 105 81 16 2 4-Φ19
50A 50 220 155 120 96 16 2 4-Φ19
65A 64 252 175 140 116 18 2 4-Φ19
80A 76 280 185 150 126 18 2 8-Φ19
100A 100 320 210 175 151 18 2 8-Φ19
125A 125 350 250 210 182 20 2 8-Φ23
150A 150 400 280 240 212 22 2 8-Φ23
200A 200 485 330 290 262 22 2 12-Φ23
250A 250 550 400 355 324 24 2 12-Φ25
300A 300 610 445 400 368 24 3 16-Φ25
350A 350 680 490 445 413 26 3 16-Φ25
400A 400 780 560 510 475 28 3 16-Φ27
450A 450 850 620 565 530 30 3 20-Φ27
500A 500 900 675 620 585 30 3 20-Φ27
DN 20K
d L D D1 D2 c t n-Φb
15A 15 125 95 70 51 14 1 4-Φ15
20A 20 145 100 75 56 16 1 4-Φ15
25A 25 160 125 90 67 16 1 4-Φ19
32A 32 180 135 100 76 18 2 4-Φ19
40A 38 200 140 105 81 18 2 4-Φ19
50A 50 270 155 120 96 18 2 8-Φ19
65A 64 300 175 140 116 20 2 8-Φ19
80A 76 320 200 160 132 22 2 8-Φ23
100A 100 360 225 185 160 24 2 8-Φ23
150A 150 445 305 260 230 28 2 12-Φ25
200A 200 590 350 305 275 30 2 12-Φ25
250A 250 615 430 380 345 34 2 12-Φ27
300A 300 820 480 430 395 36 3 16-Φ27
350A 350 750 540 480 440 40 3 16-Φ33
400A 400 850 605 540 495 46 3 16-Φ33
