三通法蘭球閥

簡短描述:

設計標準

?技術依據：國標、美標

?設計標準：GB/T12237, ASME B16.34

?結構長度：GB/T12221

?連接法蘭：GB/T 9113? JB 79? ASME B16.5

?試驗與檢驗：GB/ T 26480? API598

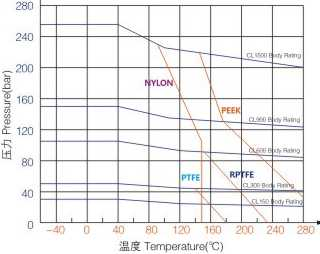

性能規范

? 公稱壓力：1.6MPa, 150Lb

? 強度試驗：2.4, 3.0MPa

? 密封試驗：1.8, 2.2MPa

? 氣密封試驗：0.6Mpa

? 閥門主體材料：WCB(C), CF8(P)
CF3(PL), CF8M( R)、CF3M(RL)

? 適用介質：水、蒸汽、油、硝酸類、醋酸類等。

?適用溫度：-29℃-150℃

發送郵件

產品細節

產品標簽

產品概覽

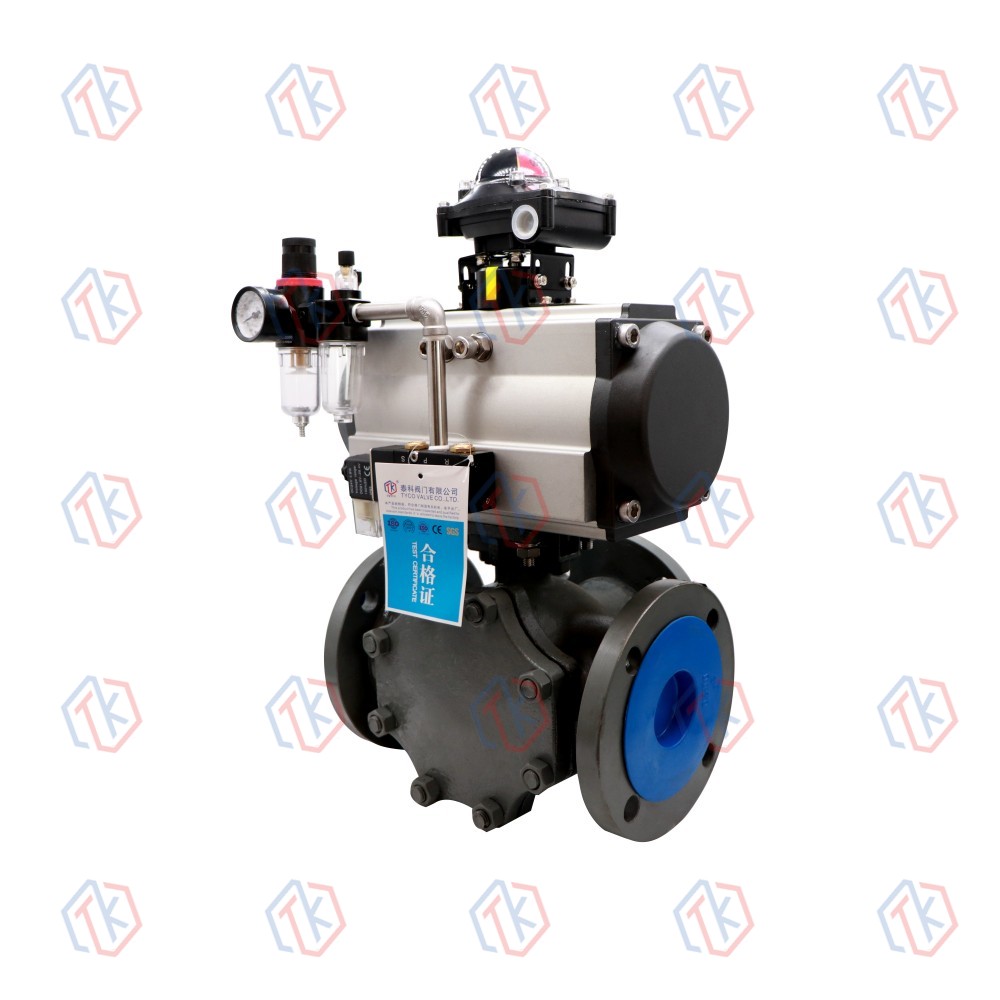

1、氣動三通球閥，三通球閥在結構上采用一體式結構，4側閥座密封式，法蘭連接少，可靠性高，設計實現輕量化；

2、三通球閥門使用壽命長、流量大、阻力小；

3、三通球閥按作用分單作用和雙作用兩種，單作用型的特點是一旦電源故障，球閥就會在控制系統中國家要求；

4、球閥和閘閥是同一種閥門，不同之處在于它的關閉部分是一個球體，球體圍繞閥體中心線旋轉以開啟和關閉閥門。球閥主要用于管道中用于切斷、分配和改變介質的流動方向。球閥是一種應用廣泛的新型閥門。

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB	CF8	CF8M、CF3M
閥蓋	WCB	CF8	CF8M、CF3M
球體	304	304	316
閥桿	304	304	316
閥座	PTFE、RPTFE
填料	PTFE?/ 柔性石墨
壓蓋	WCB	CF8

主要外形尺寸

DN	L	PN16	D	D1	D2	C	N-ΦB	150LB	D	DI	D2	C	N-ΦB	10K	D	D1	D2	C	N-ΦB
15	150		95	65	45	14	4-14		90	60.3	34.9	10	4-16		95	70	52	12	4-15
20	160		105	75	55	14	4-14		100	69.9	42.9	10.9	4-16		100	75	58	14	4-15
25	180		115	85	65	14	4-14		110	79.4	50.8	11.6	4-16		125	90	70	14	4-19
32	200		135	100	78	16	4-18		115	88.9	63.5	13.2	4-16		135	100	80	16	4-19
40	220		145	110	85	16	4-18		125	98.4	73	14.7	4-16		140	105	85	16	4-19
50	240		160	12b	100	16	4-18		150	120.7	92.1	16.3	4-19		155	120	100	16	4-19
65	260		180	145	120	18	4-18		180	139.7	104.8	17.9	4-19		175	140	120	18	4-19
80	280		195	160	135	20	8-18		190	152.4	127	19.5	4-19		185	150	130	18	8-19
100	320		215	180	155	20	8-18		230	190.5	157.2	24.3	8-19		210	175	155	18	8-19
125	380		250	210	188	22	8-18		255	215.9	185.7	24.3	8-19		250	210	182	20	8-23
150	440		285	240	212	22	8-22		280	241.3	215.9	25.9	8-22		280	240	212	22	8-23

主要外形尺寸(高平臺)

DN	L	ISO5211	TXT	PN16	D	D1	D2	C	N-ΦB	150IB	D	D1	D2	C	N-ΦB	10K	D	D1	D2	C	N-ΦB
15	180	F03/F04	9X9		95	6S	45	14	4-14		90	60.3	34.9	10	4-16		95	70	52	12	4-15
20	190	F03/F04	9X9		105	75	55	14	4-14		100	69.9	42.9	10.9	4-16		100	75	58	14	4-15
25	215	F04/F05	11X11		115	85	65	14	4-14		110	79.4	50.8	11.6	4-16		125	90	70	14	4-19
32	230	F04/F05	11X11		135	100	78	16	4-18		115	88.9	63.5	13.2	4-16		135	100	80	16	4-19
40	255	F05/F07	14X14		145	110	85	16	4-18		125	98.4	73	14.7	4-16		140	105	85	16	4-19
50	280	F07	17X17		160	125	100	16	4-18		150	120.7	92.1	16.3	4-19		155	120	100	16	4-19
65	310	F07	17X17		180	145	120	18	4-18		180	1397	104.8	17.9	4-19		175	100	120	18	4-19
80	340	F07/F10	17X17		195	160	135	20	8-18		190	152.4	127	19.5	4-19		185	150	130	18	8-19
100	390	F07/F10	22X22		215	180	155	20	8-18		230	190.5	1572	24.3	8-19		210	175	155	18	8-19
125	380	?	?		250	210	188	22	8-18		255	215.9	185.7	24.3	8-19		250	210	182	20	8-23
150	440	?	?		285	240	212	22	8-22		280	241.3	215.9	25.9	8-22		280	240	212	22	8-23
